由于是對老系統進行改造，所以既需要全面掌握其結構 原理及原作者設計思路，又要充分了解其工作過程，而該 公司已將原溫度控制系統拆下，

并且沒有對其工作過程非 常熟悉的人員（在開始曾將線接錯多次），加之時間相隔 太長，這就給我們的工作帶來極大的困難。我們只能一邊 對其應用重新進行需求分析，

一邊對原系統內部結構原理 進行研究、消化，使兩過程交互進行。

 經過了解得知，該公司的果脯烘干過程分為二至三個 階段，第一階段烘干時間為四小時，而后停止烘干，打開 窯門進行翻盤。然后進入第二階段，烘干六小時，

然后停 止烘干，打開窯門查看烘干情況，如果達到預期效果，則 果脯出窯，整個過程結束，否則進入第三階段，再烘干二 個小時。

在上述每一個階段，每隔 10 分鐘，人工測量烘干窯中的溫度，如果超過規定溫度，則停止一段時間，然 后再測量，如果溫度降低則繼續烘干。

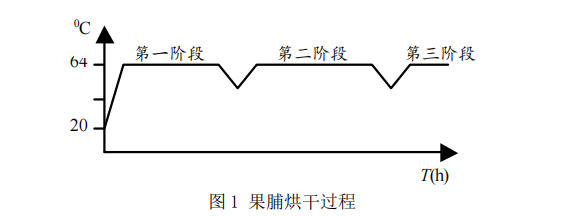

其工作過程如圖 1 所示。

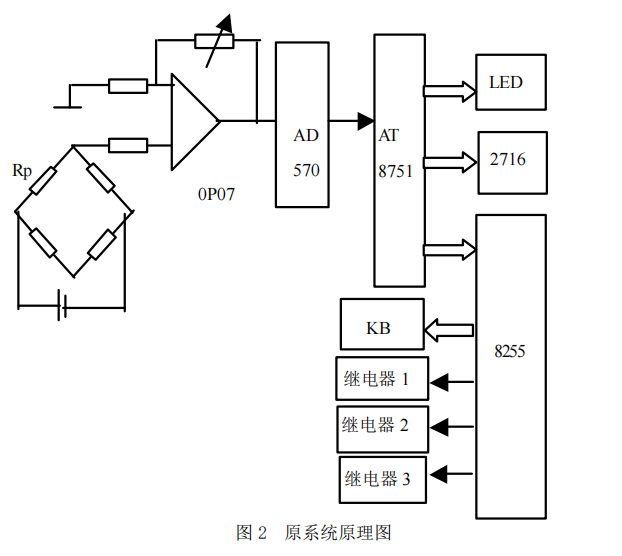

原系統共設計三個工作模式，對應著上述三個階段。 經對原系統進行研究，其原理圖如圖 2 所示。

v> 該系統的傳感器為鉑電阻 Rp，0P07 為功率放大器。 工作過程為在第一階段執行工作模式一，烘干 4 小時，然 后翻盤，再執行工作模式二，烘干 6 小時。

而后查看烘干 情況，決定是否執行工作模式三。在上述烘干過程中，鉑 電阻 Rp 的電阻值隨溫度變化而不斷變化，經過橋電路，

將其轉換成電壓信號經放大器放大送往 A/D 轉換芯片，將電壓信號變成數字信號送往 CPU，CPU 查詢電阻-溫度值 表，顯示該溫度，

并且與設定的溫度相比較，如果超過規 定值或烘干時間超過設置值，則發出停止烘干信號給并行接口芯片，

使相應的繼電器斷開，如果溫度低于規定值， 則使相應的繼電器接通，以繼續烘干。其中的繼電器為 PCB 繼電器，

裝于溫度控制儀內，通過三個 PCB 繼電器 來控制外部的三個中間繼電器。

其中一個繼電器通過交流 接觸器控制風機，另外兩個繼電器直接控制電磁閥，通過 電磁閥控制烘干。儀器外部的控制線路見安裝調試部分。
